Scambiatore di calore verticale a fascio tubiero

Wuxi Hongdinghua Chemical Equipment Co., Ltd., in qualità di produttore professionale di scambiatori di calore a fascio tubiero verticale, ha molti anni di collaborazione con clienti delle industrie petrolifera, chimica, farmaceutica, della protezione ambientale e metallurgica. Lo scambiatore di calore è l'apparecchiatura più utilizzata tra le attrezzature fornite da Wuxi Hongdinghua Chemical Equipment Co., Ltd. Soprattutto per gli scambiatori di calore a fascio tubiero.

Gli scambiatori di calore a fascio tubiero possono essere classificati in molti nomi diversi in base alla loro struttura interna, o in base alla modalità di flusso medio all'interno dello scambiatore di calore a fascio tubiero, o alle loro applicazioni, come condensatore, refrigeratore, riscaldatore, preriscaldatore, ribollitore, trappola fredda, condensatore passante multitubo, scambiatore di calore con tubo a U, scambiatore di calore a testa flottante, scambiatore di calore a pacco di tenuta, ecc., con numerosi nomi.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. classifica così tanti scambiatori di calore a fascio tubiero in base alle loro posizioni di installazione utilizzando termini più intuitivi e comprensibili:

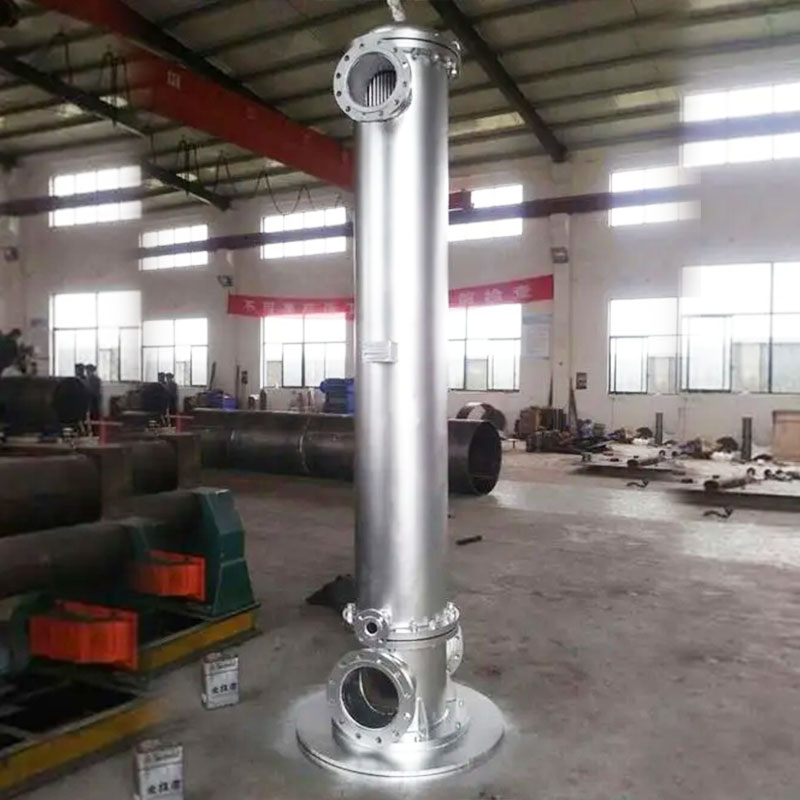

Scambiatore di calore a fascio tubiero verticale

Scambiatore di calore orizzontale a fascio tubiero

La struttura di base di tutti questi scambiatori di calore con nomi diversi è quasi con la stessa struttura o simile;

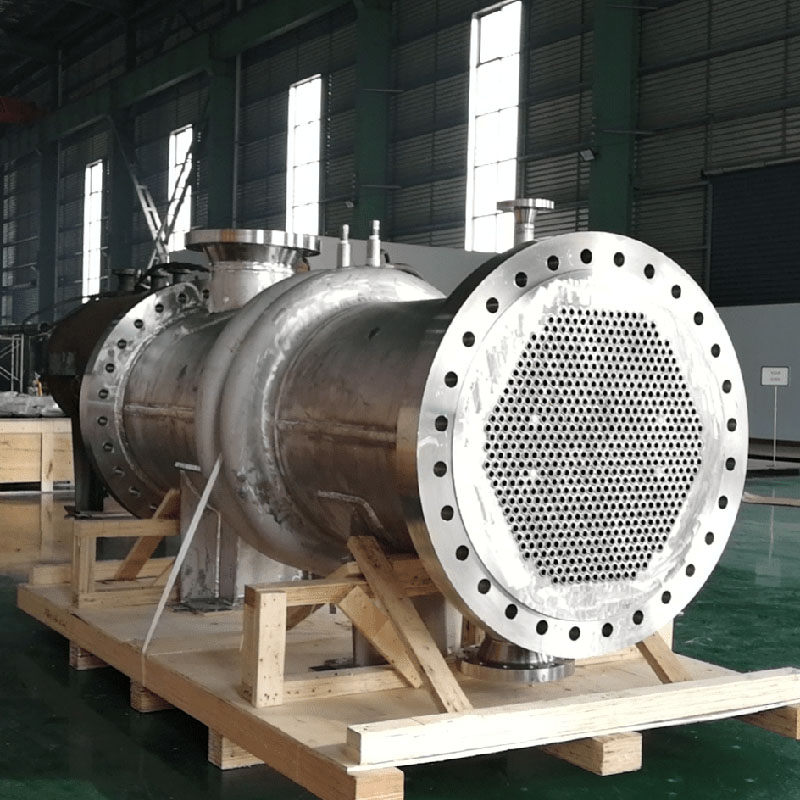

La struttura di uno scambiatore di calore a fascio tubiero comprende quanto segue:

Gli scambiatori di calore a fascio tubiero sono composti principalmente da cofano (copertura integrale), piastra tubiera, tubi, gusci e piastre deflettrici.

Di solito il guscio è cilindrico; I tubi sono diritti oa forma di U. Per migliorare l'efficienza di trasferimento del calore degli scambiatori di calore, possono essere utilizzati anche tubi filettati, tubi alettati, ecc. Il modello del layout dei tubi include triangoli equilateri, quadrati, quadrati d'angolo e triangolo d'angolo.

Caratteristiche e applicazioni dello scambiatore di calore verticale a fascio tubiero:

Uno scambiatore di calore a fascio tubiero verticale è costituito da un fascio tubiero e da un fascio tubiero contenente numerosi tubi, e lo scambio termico tra fluido freddo e fluido caldo avviene attraverso le pareti dei tubi. In quanto apparecchiature di scambio termico standard tradizionali, gli scambiatori di calore a fascio tubiero sono ampiamente utilizzati nell'industria chimica, nella raffinazione del petrolio, nell'industria petrolchimica, nell'energia, nell'energia nucleare e in altri dispositivi industriali, in particolare negli scambiatori di calore ad alta temperatura e ad alta pressione e su larga scala, che occupano un vantaggio assoluto.

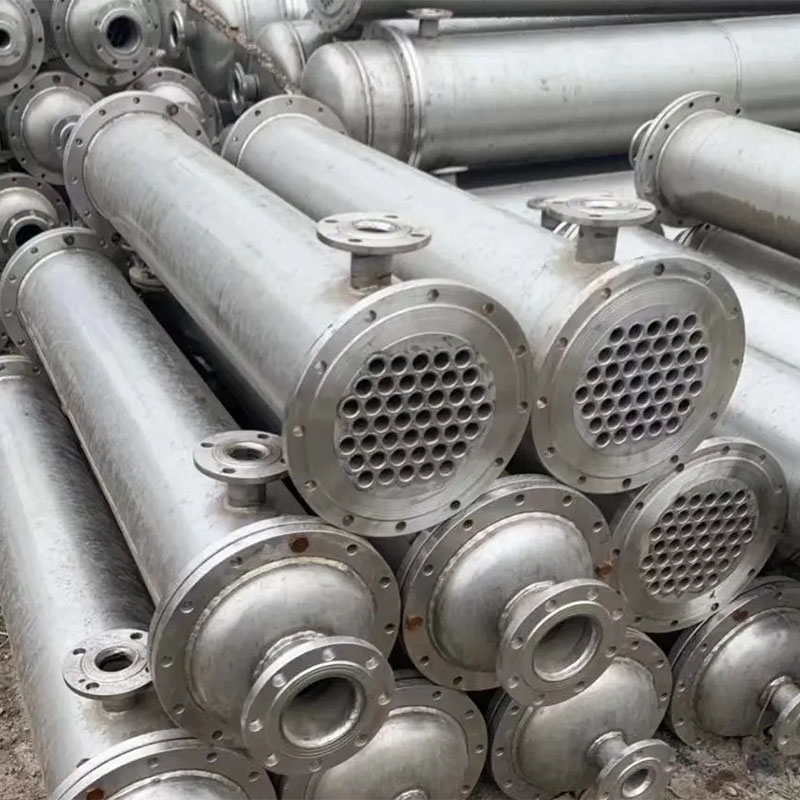

Dettagli scambiatore di calore verticale a fascio tubiero:

Di solito, la pressione di esercizio degli scambiatori di calore verticali a fascio tubiero può raggiungere i 4 MPa e la temperatura di esercizio è inferiore a 200 ℃. In alcuni casi è possibile ottenere anche pressioni e temperature più elevate. Generalmente, il diametro del guscio è inferiore a 1800 millimetri e la lunghezza del tubo è inferiore a 9 metri. In alcuni casi ci sono anche tubi più grandi o più lunghi.

La superficie della parete del fascio tubiero racchiuso nel mantello funge da superficie di trasferimento del calore dello scambiatore di calore interparete. Lo scambiatore di calore verticale a fascio tubiero ha una struttura semplice, basso costo, ampia sezione trasversale del flusso ed è facile da pulire; Tuttavia, il coefficiente di scambio termico è basso e l'area del pavimento è inferiore a quella dello scambiatore di calore a fascio tubiero di tipo orizzontale. Può essere fabbricato con vari materiali strutturali (principalmente materiali metallici) e può essere utilizzato a temperature e pressioni elevate, rendendolo il più utilizzato. Gli scambiatori di calore verticali a fascio tubiero includono scambiatori di calore ad acqua vapore a piastre tubiere verticali fissi, scambiatori di calore ad acqua vapore a fascio tubiero verticali con giunto di dilatazione e altri tipi. I principali parametri di controllo degli scambiatori di calore a fascio tubiero sono l'area di riscaldamento, la portata dell'acqua calda, la capacità di scambio termico e i parametri del mezzo di riscaldamento.

Durante la progettazione e la produzione di scambiatori di calore verticali a fascio tubiero, si prega di fornire i seguenti parametri e dati tecnici a Wuxi Hongdinghua Chemical Equipment Co.,Ltd.

1. Tipo di scambiatore di calore: A: tipo tubolare B: tipo con tubo a U C: tipo a testa flottante

2. Area di scambio termico: ______metri quadrati (ã¡)

3. Pressione di esercizio: Lato tubo ______MPa Lato guscio ______MPa

4. Temperatura di lavoro: lato tubo ______â lato guscio ______â

5. Materiale:

lato tubo A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Altro

Lato mantello A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Altro

6. Specifiche del tubo di scambio termico (diametro e spessore della parete):

7. Tipo: A: Verticale B: Orizzontale

8. Lato tubo: A: Passaggio tubo singolo £ B: Passaggio tubo doppio£ C: Passaggio tubo quattro£ D: Passaggio tubo sei£

Scambiatore di calore a fascio tubiero verticale
