Scambiatore di calore orizzontale a fascio tubiero

Wuxi Hongdinghua Chemical Equipment Co., Ltd., in qualità di produttore professionale di scambiatori di calore orizzontali a fascio tubiero, ha molti anni di collaborazione con clienti delle industrie petrolifera, chimica, farmaceutica, della protezione ambientale e metallurgica. Lo scambiatore di calore è l'apparecchiatura più utilizzata tra le attrezzature fornite da Wuxi Hongdinghua Chemical Equipment Co., Ltd. Soprattutto per gli scambiatori di calore a fascio tubiero.

Gli scambiatori di calore a fascio tubiero possono essere classificati in molti nomi diversi in base alla loro struttura interna, o in base alla modalità di flusso medio all'interno dello scambiatore di calore a fascio tubiero, o alle loro applicazioni, come condensatore, refrigeratore, riscaldatore, preriscaldatore, ribollitore, trappola fredda, condensatore passante multitubo, scambiatore di calore con tubo a U, scambiatore di calore a testa flottante, scambiatore di calore a baderna, ecc., con numerosi nomi.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. classifica così tanti scambiatori di calore a fascio tubiero in base alle loro posizioni di installazione utilizzando termini più intuitivi e comprensibili:

Scambiatore di calore a fascio tubiero verticale

Scambiatore di calore orizzontale a fascio tubiero

La struttura di base di tutti questi scambiatori di calore con nomi diversi è quasi con la stessa struttura o simile;

La struttura di uno scambiatore di calore a fascio tubiero comprende quanto segue:

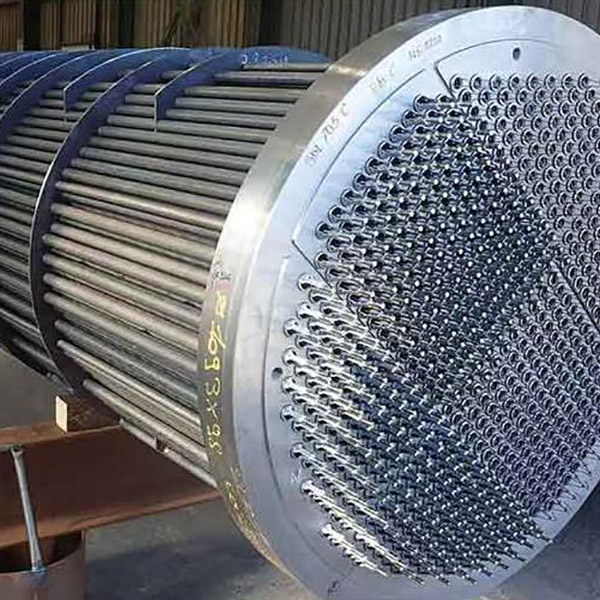

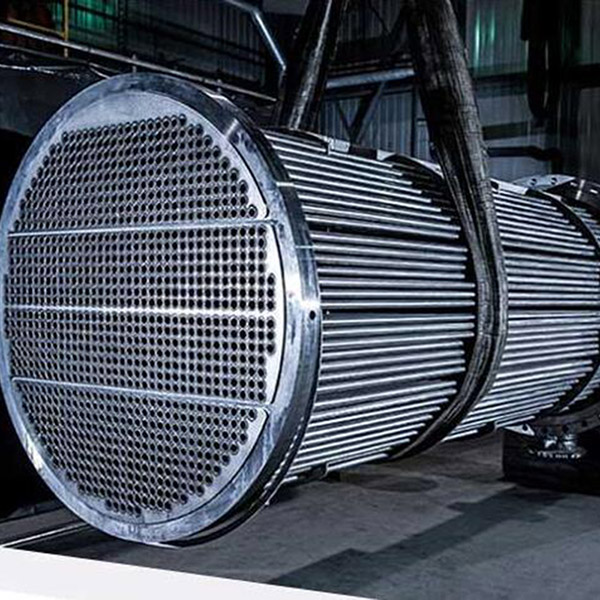

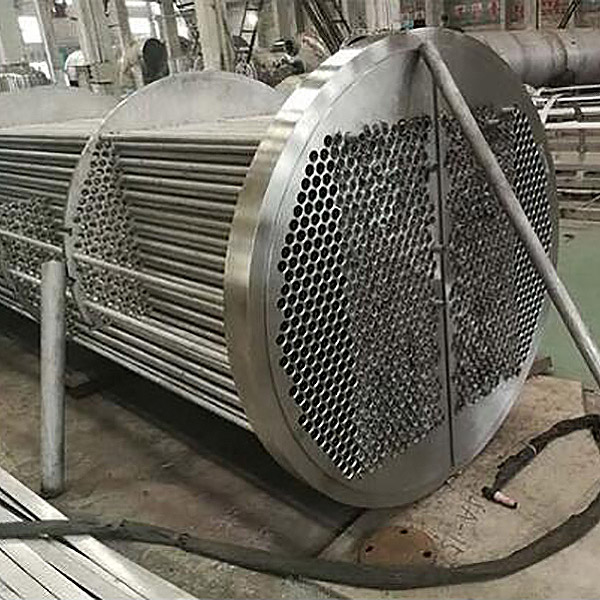

Gli scambiatori di calore a fascio tubiero sono composti principalmente da cofano (copertura integrale), piastra tubiera, tubi, gusci e piastre deflettrici. Di solito, il guscio è cilindrico; I tubi sono diritti oa forma di U. Per migliorare l'efficienza di trasferimento del calore degli scambiatori di calore, possono essere utilizzati anche tubi filettati, tubi alettati, ecc. Il modello del layout dei tubi include triangoli equilateri, quadrati, quadrati d'angolo e triangolo d'angolo.

Caratteristiche e applicazioni dello scambiatore di calore orizzontale a fascio tubiero:

Uno scambiatore di calore orizzontale a fascio tubiero è costituito da un fascio tubiero e da un fascio tubiero contenente numerosi tubi, e lo scambio termico tra fluido freddo e fluido caldo avviene attraverso le pareti dei tubi. Come apparecchiatura di scambio termico standard tradizionale, gli scambiatori di calore orizzontali a fascio tubiero sono ampiamente utilizzati nell'industria chimica, nella raffinazione del petrolio, nell'industria petrolchimica, nell'energia, nell'energia nucleare e in altri dispositivi industriali, in particolare negli scambiatori di calore ad alta temperatura e ad alta pressione e su larga scala, che occupano un vantaggio assoluto.

Dettagli dello scambiatore di calore a fascio tubiero orizzontale:

Di solito, la pressione di esercizio degli scambiatori di calore orizzontali a fascio tubiero può raggiungere i 4 MPa e la temperatura di esercizio è inferiore a 200 ℃. In alcuni casi è possibile ottenere anche pressioni e temperature più elevate. Generalmente, il diametro del guscio è inferiore a 1800 millimetri e la lunghezza del tubo è inferiore a 9 metri. In alcuni casi ci sono anche tubi più grandi o più lunghi.

La superficie della parete del fascio tubiero racchiuso nel guscio funge da superficie di trasferimento del calore dello scambiatore di calore tra le pareti. Lo scambiatore di calore orizzontale a fascio tubiero ha una struttura semplice, basso costo, ampia sezione di flusso ed è facile da pulire; Tuttavia, il coefficiente di scambio termico è basso e l'area del pavimento è inferiore a quella dello scambiatore di calore a fascio tubiero di tipo orizzontale. Può essere fabbricato con vari materiali strutturali (principalmente materiali metallici) e può essere utilizzato a temperature e pressioni elevate, rendendolo il più ampiamente utilizzato. Gli scambiatori di calore a fascio tubiero orizzontale includono scambiatori di calore acqua-vapore a fascio tubiero fissi orizzontali, scambiatori di calore acqua-vapore a fascio tubiero orizzontale con giunto di dilatazione, scambiatori di calore acqua-vapore a testa flottante orizzontale, scambiatori di calore acqua-vapore a fascio tubiero orizzontale, scambiatori di calore acqua-vapore a fascio tubiero orizzontale, scambiatori di calore acqua-acqua segmentati orizzontali e altri tipi. I principali parametri di controllo degli scambiatori di calore a fascio tubiero sono l'area di riscaldamento, la portata dell'acqua calda, la capacità di scambio termico e i parametri del mezzo di riscaldamento.

La struttura a piastra tubiera fissa è relativamente semplice, compatta ed economica, ma la parte esterna del tubo non può essere pulita meccanicamente. Questo tipo di fascio tubiero dello scambiatore di calore è collegato ad una piastra tubiera, che è saldata ad entrambe le estremità del mantello e collegata ad un coperchio superiore. Il coperchio superiore e il mantello sono dotati di ugelli di ingresso e uscita del fluido. Solitamente all'esterno del tubo sono installati una serie di setti perpendicolari al fascio tubiero. Allo stesso tempo, il collegamento tra il tubo e la piastra tubiera e l'involucro è rigido, mentre l'interno e l'esterno del tubo sono due fluidi a temperature diverse.

Una piastra tubiera di uno scambiatore di calore a testa flottante è collegata al mantello con una flangia, mentre l'altra piastra tubiera non è collegata al mantello, in modo che il tubo possa espandersi e contrarsi liberamente quando riscaldato o raffreddato. Tuttavia, a questa piastra tubiera è collegata una copertura superiore, chiamata "testa flottante". Pertanto, questo tipo di scambiatore di calore è chiamato scambiatore di calore a testa flottante.

Il suo vantaggio è che il fascio tubiero può essere estratto per una facile pulizia; L'espansione del fascio tubiero non modifica il vincolo dell'involucro, quindi quando la differenza di temperatura tra i due mezzi scambiatori di calore è elevata, non ci sarà stress termico generato a causa della differenza di dilatazione termica tra il fascio tubiero e l'involucro.

Scambiatore di calore a tubo a forma di U, ogni tubo è piegato a forma di U ed entrambe le estremità sono fissate sulla stessa piastra tubiera. Ogni tubo può essere retratto liberamente per risolvere il problema della compensazione termica. Il passaggio del tubo deve essere di almeno due passaggi, il fascio tubiero può essere estratto per la pulizia e il tubo può essere ad espansione libera. I vantaggi sono struttura semplice, peso leggero e adatto a condizioni di alta temperatura e alta pressione.

Un'estremità del fascio tubiero dello scambiatore di calore a scatola imballata può espandersi Espansione libera, la struttura è più semplice del tipo a testa flottante e il costo è inferiore rispetto al tipo a testa flottante.

1. Tipo di scambiatore di calore: A: tipo tubolare B: tipo con tubo a U C: tipo a testa flottante

2. Area di scambio termico: ______metri quadrati (ã¡)

3. Pressione di esercizio: Lato tubo ______MPa Lato guscio ______MPa

4. Temperatura di lavoro: lato tubo ______â lato guscio ______â

5. Materiale:

lato tubo A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Altro

Lato mantello A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Altro

6. Specifiche del tubo di scambio termico (diametro e spessore della parete):

7. Tipo: A: Verticale B: Orizzontale

8. Lato tubo: A: Passaggio tubo singolo £ B: Passaggio tubo doppio£ C: Passaggio tubo quattro£ D: Passaggio tubo sei£
