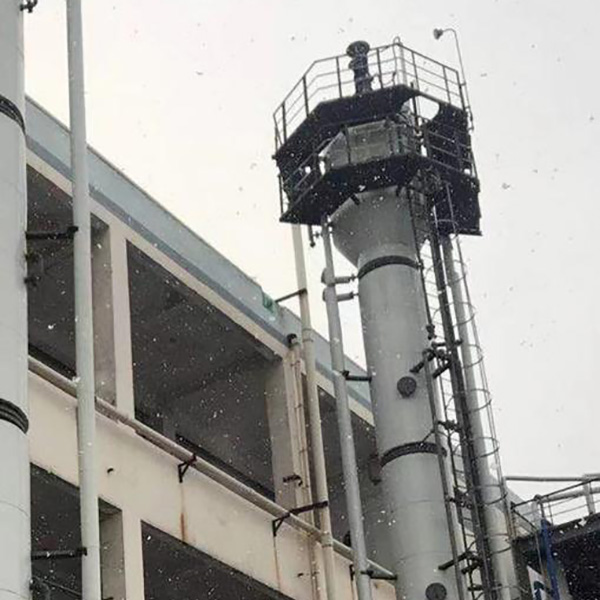

Colonne o torri rotative industriali dell'estrazione
  • Colonne o torri rotative industriali dell'estrazioneColonne o torri rotative industriali dell'estrazione

Colonne o torri rotative industriali dell'estrazione

Wuxi Hongdinghua Chemical Equipment Co., Ltd come produttore professionale. HDH è anche un produttore professionale di progettazione e produzione di torri di estrazione. Le torri di estrazione rotanti vengono utilizzate per separare o sintetizzare liquidi misti complessi.

Invia richiesta

Descrizione del prodotto

Wuxi Hongdinghua Chemical Equipment Co., Ltd come produttore professionale di colonne o torri di estrazione rotante industriale di alta qualità, puoi essere certo di acquistare colonne o torri di estrazione rotante industriale dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegna puntuale. Wuxi Hongdinghua Chemical Equipment Co., Ltd.ï¼HDHï¼ è anche un produttore professionale di progettazione e produzione di torri di estrazione. Le torri di estrazione rotanti vengono utilizzate per separare o sintetizzare liquidi misti complessi.

La torre di estrazione rotante è un'apparecchiatura di estrazione di precisione e Wuxi Hongdinghua ha una comprensione e un know-how unici nella progettazione e produzione della torre di estrazione rotante.

Caratteristiche e applicazione della torre rotante di estrazione

1. Meno ingombro a pavimento e bassi costi di manutenzione

2. Elevata capacità di elaborazione, adatta alla produzione continua;

3. Alta efficienza, bassa ritenzione di solvente

La torre di estrazione rotante è un'efficace apparecchiatura di separazione che ha ampie applicazioni in settori quali la chimica fine, la farmaceutica e il trattamento dell'inquinamento ambientale.

Dettagli della torre rotante di estrazione

La torre di estrazione rotante è un'apparecchiatura di estrazione del tipo a torre agitata meccanicamente, composta da tre parti: la sezione di chiarificazione superiore, la sezione di miscelazione e la sezione di chiarificazione inferiore. La sezione di miscelazione è di forma cilindrica, e l'interno è diviso in una serie di camere di estrazione da setti anulari statici. La parte centrale dei due deflettori ad anello statico è un disco rotante fisso, che ruota con l'albero di agitazione. Durante il funzionamento, la fase pesante (fase organica) e la fase leggera (fase organica) entrano nella torre rispettivamente dall'alto e dal basso e formano un contatto in controcorrente all'interno della torre. Sotto l'agitazione di un disco rotante fisso, la fase dispersa forma goccioline liquide, aumentando il volume di trasferimento di massa. Al termine del processo di estrazione, le fasi leggera e pesante defluiscono rispettivamente dalla parte superiore e inferiore della torre.

In una torre di estrazione rotante sono presenti più dischi della stessa dimensione e spaziatura collegati da alberi rotanti nel mezzo, chiamati dischi rotanti, che ruotano uniformemente con la rotazione degli alberi. Il disco rotante è separato da dischi circolari della stessa dimensione e spaziatura fissati sulla parete della torre, ed è chiamato disco fisso. Una soluzione (con una densità inferiore) entra continuamente nella torre dalla parte inferiore, scorre verso la parte superiore per galleggiamento, viene rotta e dispersa in goccioline dall'azione centrifuga del disco rotante rotante continuo, e un altro solvente (con una densità maggiore) entra continuamente nella torre dalla parte superiore, scorre verso il basso per gravità e riempie l'intera torre. Le goccioline disperse vengono disperse nella soluzione continua ed entrano in contatto con il solvente attraverso le goccioline. Uno o più componenti nella soluzione vengono disciolti selettivamente in un solvente continuo per il trasferimento di massa.

Il numero di dischi rotanti, la spaziatura e altre strutture della torre di estrazione rotante sono calcolati in base a fattori quali le specifiche delle materie prime, il grado di separazione richiesto e la purezza.

La torre di estrazione rotante è composta da un cilindro verticale con un deflettore ad anello fisso orizzontale. Il deflettore ad anello statico è una piastra piana con un'apertura centrale e il deflettore ad anello statico divide il cilindro in una fila di camere di estrazione. C'è un anello mobile al centro della camera di estrazione, con un diametro leggermente inferiore al diametro di apertura del deflettore dell'anello statico. Una fila di anelli mobili è installata parallelamente all'albero rotante, in modo che l'anello mobile e l'albero possano essere comodamente installati nella torre di estrazione rotante. La sezione di miscelazione si trova tra le due flange al centro, dove viene principalmente completato il processo di trasferimento della massa liquida liquida. La flangia superiore centrale alla sezione della piastra superiore è la sezione di separazione superiore, utilizzata per chiarire il liquido leggero; La sezione da flangia inferiore centrale a flangia inferiore è una sezione di separazione inferiore utilizzata per chiarificare liquidi pesanti. Sopra e sotto la sezione di miscelazione è installata una piastra con setaccio a pori larghi. La fase pesante entra nella torre da sotto il piatto del setaccio, mentre la fase leggera entra nella torre da sopra il piatto del setaccio. La funzione della piastra del setaccio è ridurre l'agitazione del liquido e migliorare l'effetto di separazione di fase della sezione di chiarificazione.

Come altre apparecchiature di estrazione della torre, durante il funzionamento, le fasi leggera e pesante entrano nella torre di estrazione rotativa rispettivamente dalla parte inferiore e superiore della torre. Le due fasi nella torre entrano in contatto controcorrente e, sotto l'azione del disco rotante, la fase dispersa forma piccole goccioline liquide, aumentando l'area di trasferimento di massa tra i due liquidi. Le fasi leggera e pesante che completano il processo di estrazione defluiscono quindi rispettivamente dall'uscita del liquido leggero e dall'uscita del liquido pesante.

I seguenti dati tecnici sono importanti per la progettazione di una torre di estrazione rotante

1. Densità della materia prima, densità dell'estrattore;

2. Dopo aver conosciuto la capacità di lavorazione (quantità), il rapporto tra materiale e estrattore, è possibile determinare il diametro della torre di estrazione della piastra del setaccio;

3. Hai condotto un piccolo test o lo stato di funzionamento corrente del tipo di bollitore? Lo scopo principale è sapere quanti cicli di estrazione sono necessari per soddisfare i requisiti del processo, in modo da poter determinare l'altezza della sezione di estrazione;

4. Tempo di stratificazione del materiale, che può calcolare il volume del cilindro della sezione di chiarificazione;

5. C'è qualche fenomeno di emulsionamento? In tal caso, si dovrebbe considerare uno scarico fognario in sezione stratificata;

6. Qual è il valore del pH del materiale e le sue caratteristiche, che lo rendono conveniente per la selezione dei materiali dell'attrezzatura (materiale adeguato per costruire la torre di estrazione della piastra del setaccioï¼;

1. Testa superiore

2. Motore e riduttore

3. Uscita composizione leggera

4. Ingresso composizione leggera

5. Ingresso composizione pesante

6. Gonna

7. Presa di composizione pesante

8. Anello fisso

9. Cilindro

10. Disco rotante

11. Asta di agitazione

12. Tombino

13. Indicatore liquido

14.Giacca
